Jeśli twój telefon ma problem z ładowaniem za pomocą kabla, nie musisz od razu myśleć o wymianie całego telefonu. Wymiana samego gniazda jest tańszym i bardziej ekologicznym rozwiązaniem. Należy jednak pamiętać, że wymiana gniazda w każdym telefonie wymaga pewnej wprawy i ostrożności.
Wymiana gniazda w telefonie w 6 krokach

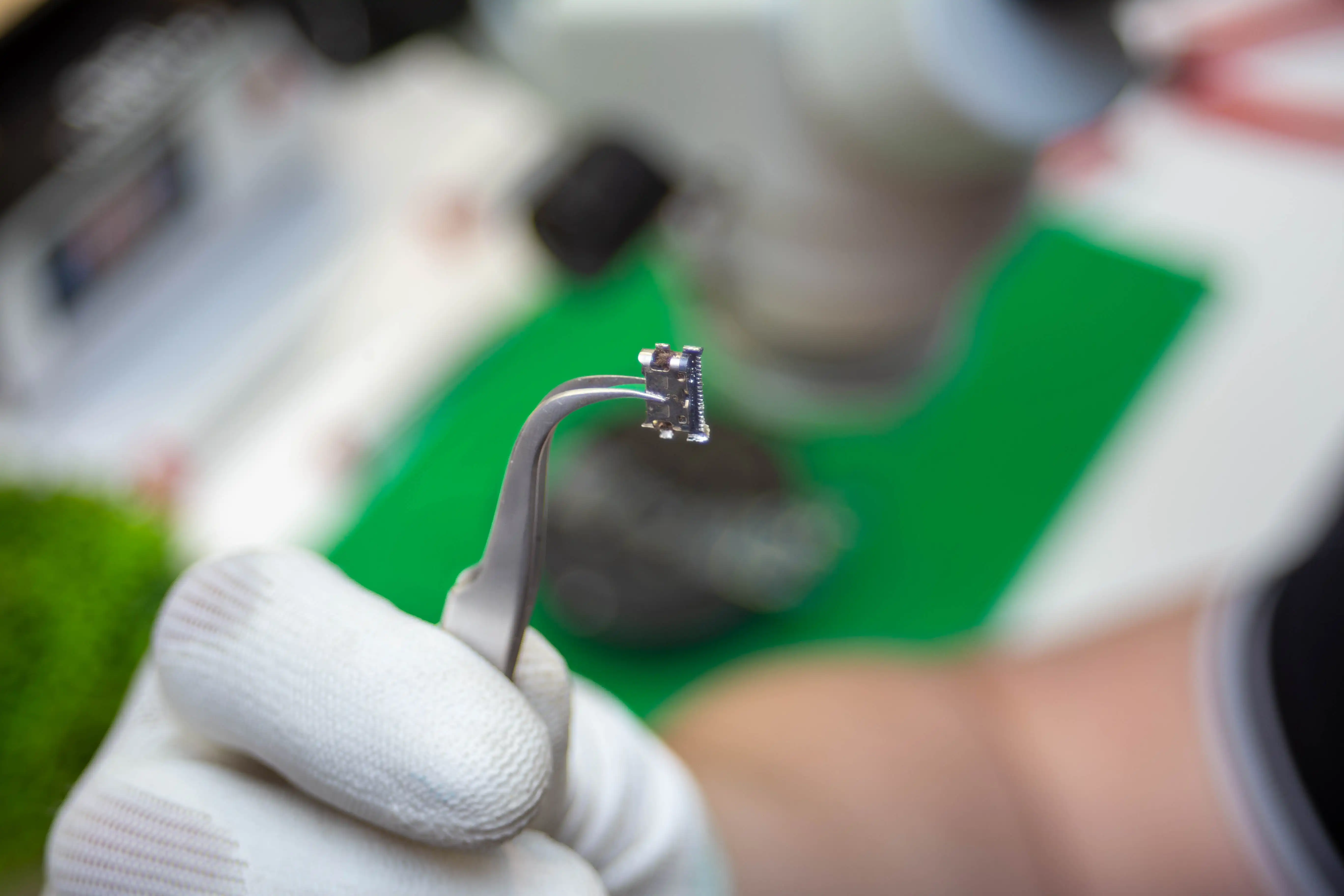

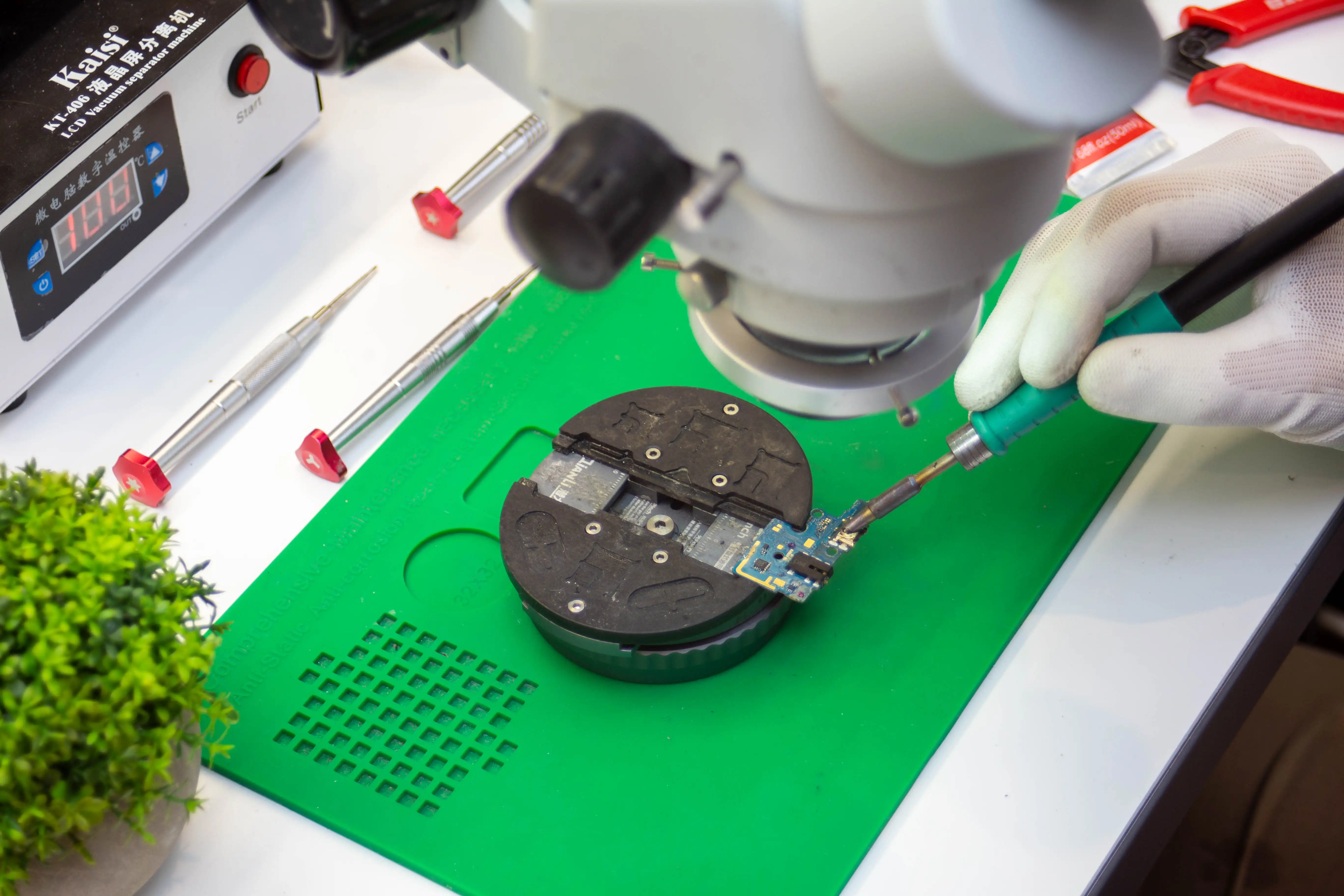

Krok 1: Wylutowanie starego gniazda za pomocą lutownicy kolbowej.
To dość trudne zadanie, ponieważ mikrofon znajduje się bardzo blisko tego gniazda. Lutowanie za pomocą lutownicy kolbowej jest konieczne ponieważ gorące powietrze z lutownicy typu hotair może łatwo przegrzać to gniazdo. Sugerujemy użycie grota o zwięksoznej pojemności cieplnej i temperatuiy 380*C

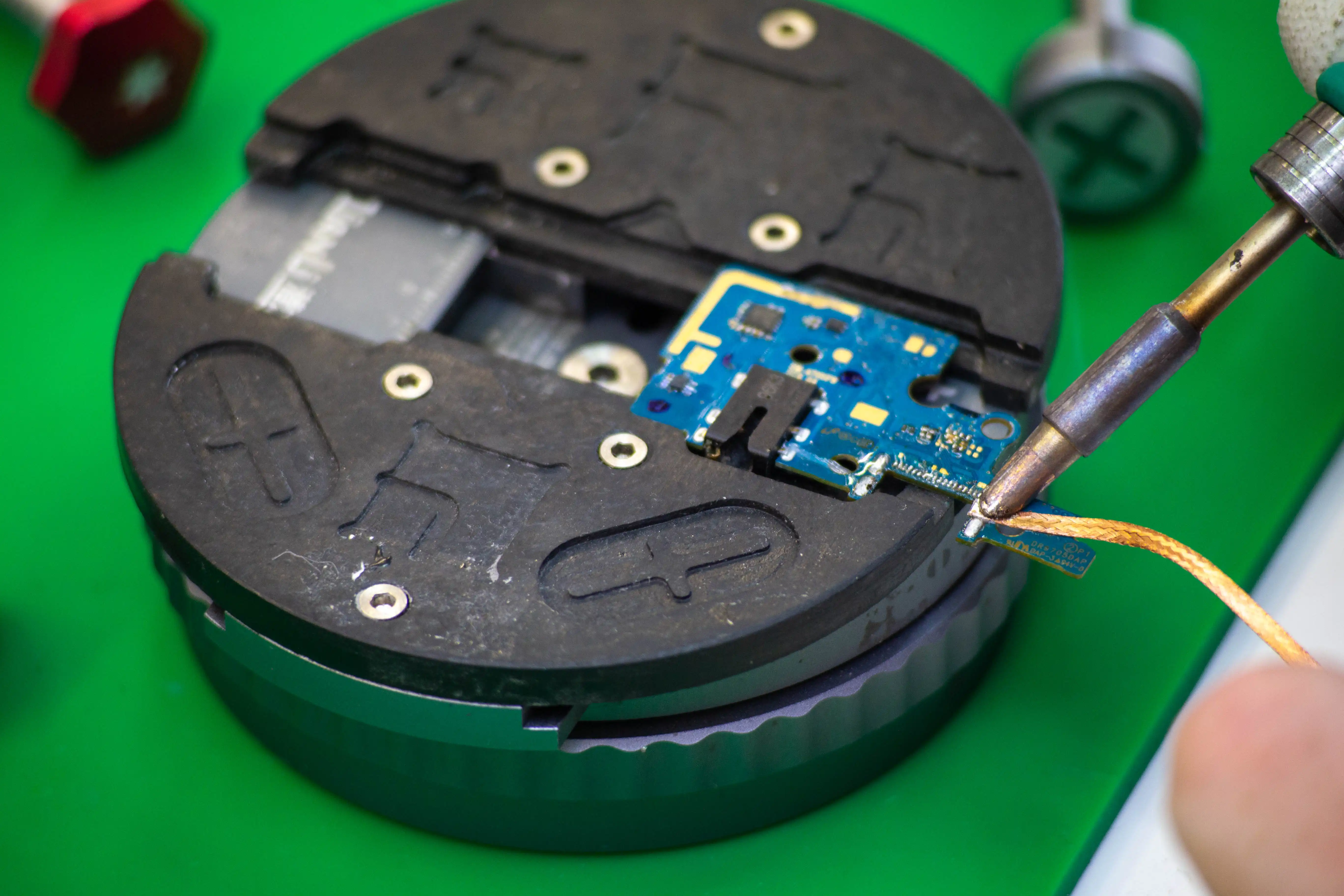

Krok 2: Odessanie starej cyny za pomocą plecionki.
Stara cyna musi zostać usunięta, aby zrobić miejsce na nową cynę i nowe nowe gniazdo. Niektórzy wlutowują gniazdo na starej cynie ale my nie zalecamy tego sposobu montażu. Przy każdym etapie pracy niezbędny może okazać się mikroskop optyczny.

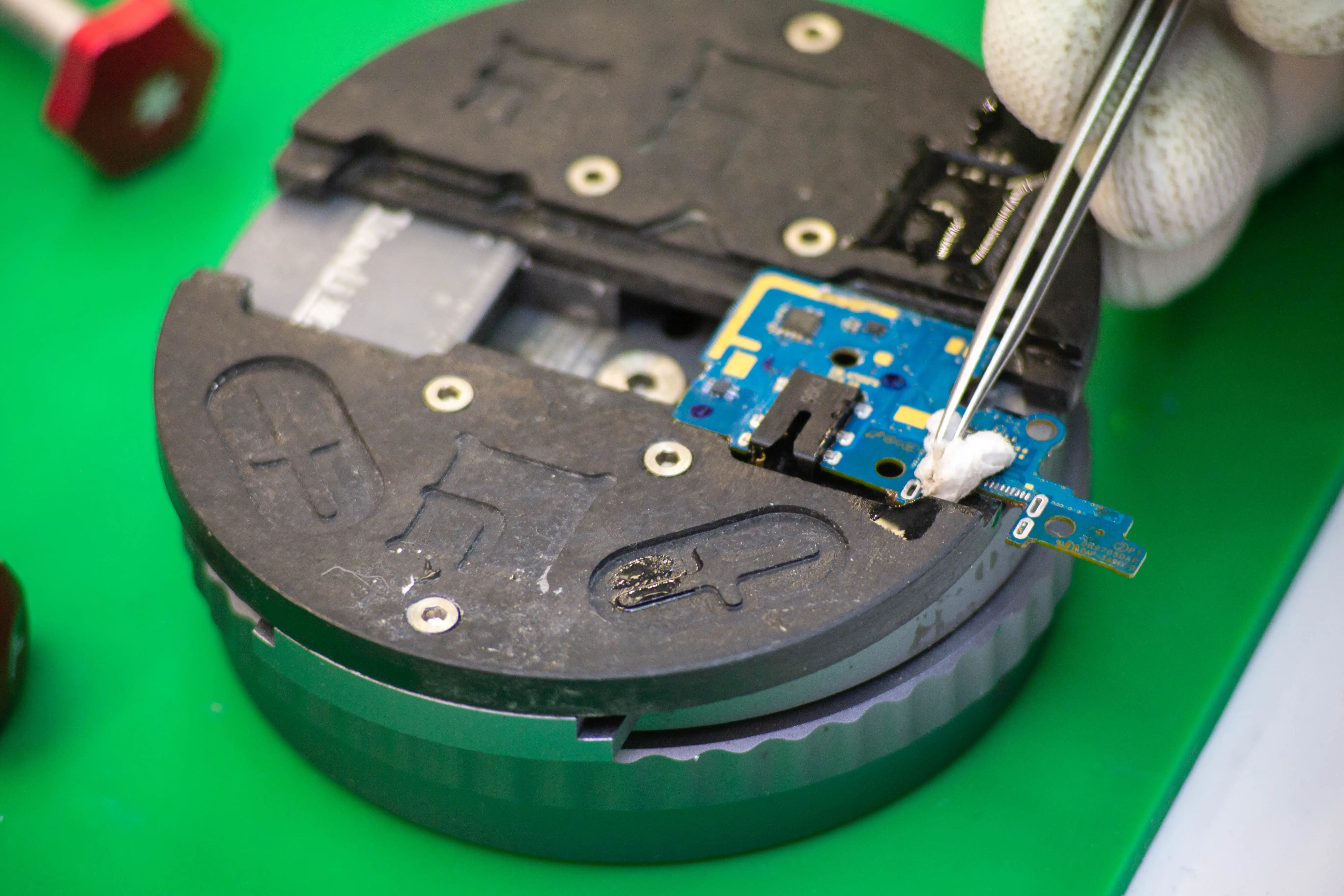

Krok 3: Oczyszczenie pól lutowniczych ze zużytego topnika za pomocą terpentyny.
Czyste pola lutownicze są kluczowe dla poprawnego przylutowania nowego gniazda. Terpentyna lepiej sprawuje się w tym celu niż popularna IPA. Nie rozmazuje topnika, tylko tak zmienia jego konsystencję, że z łatwością można usunąć go z lutowanej płytki.

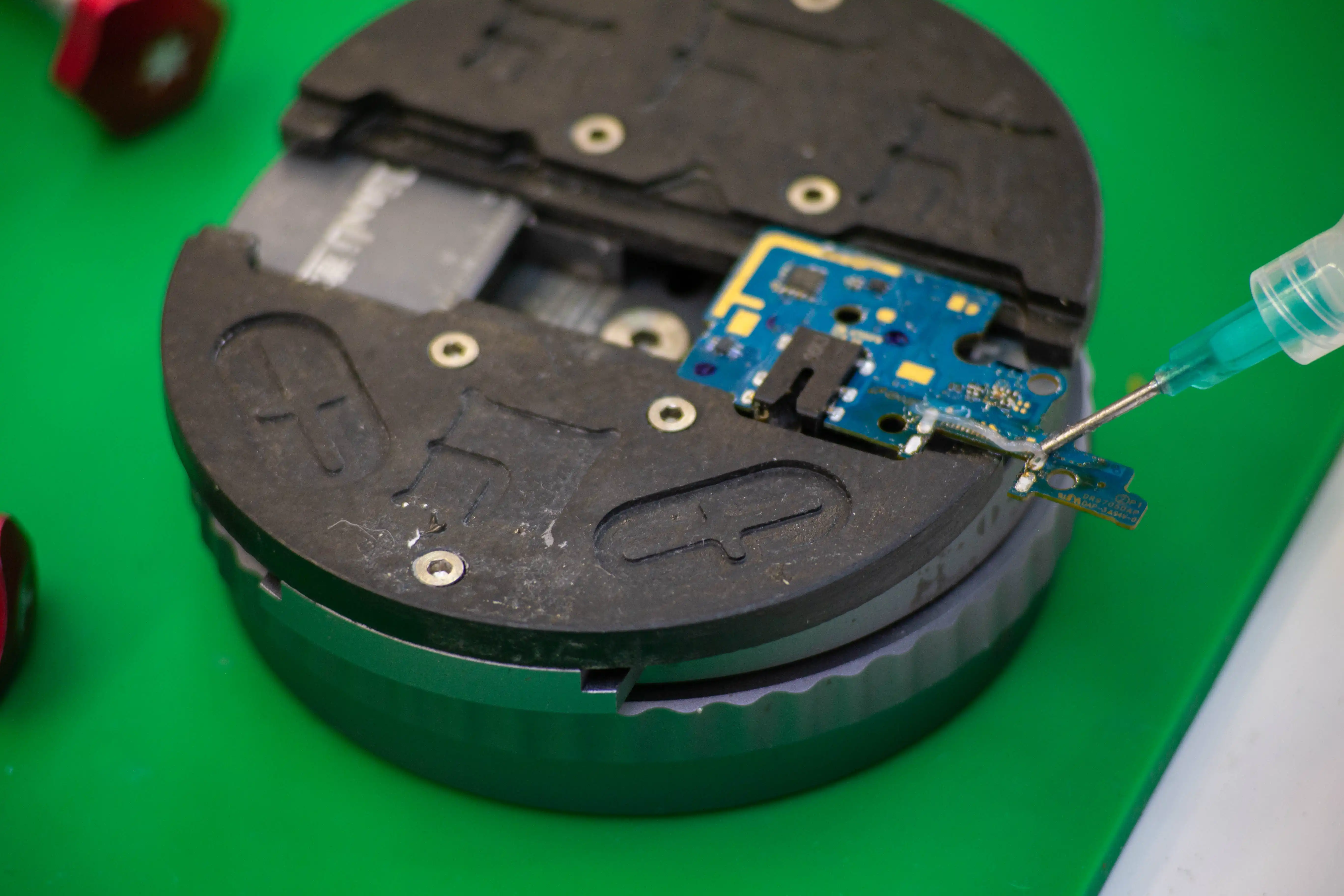

Krok 4: Nałożenie nowego topnika.
Nowy topnik pomoże w przylutowaniu nowego gniazda sugerujemy użycie dobrego topnika np. firmy Warton.

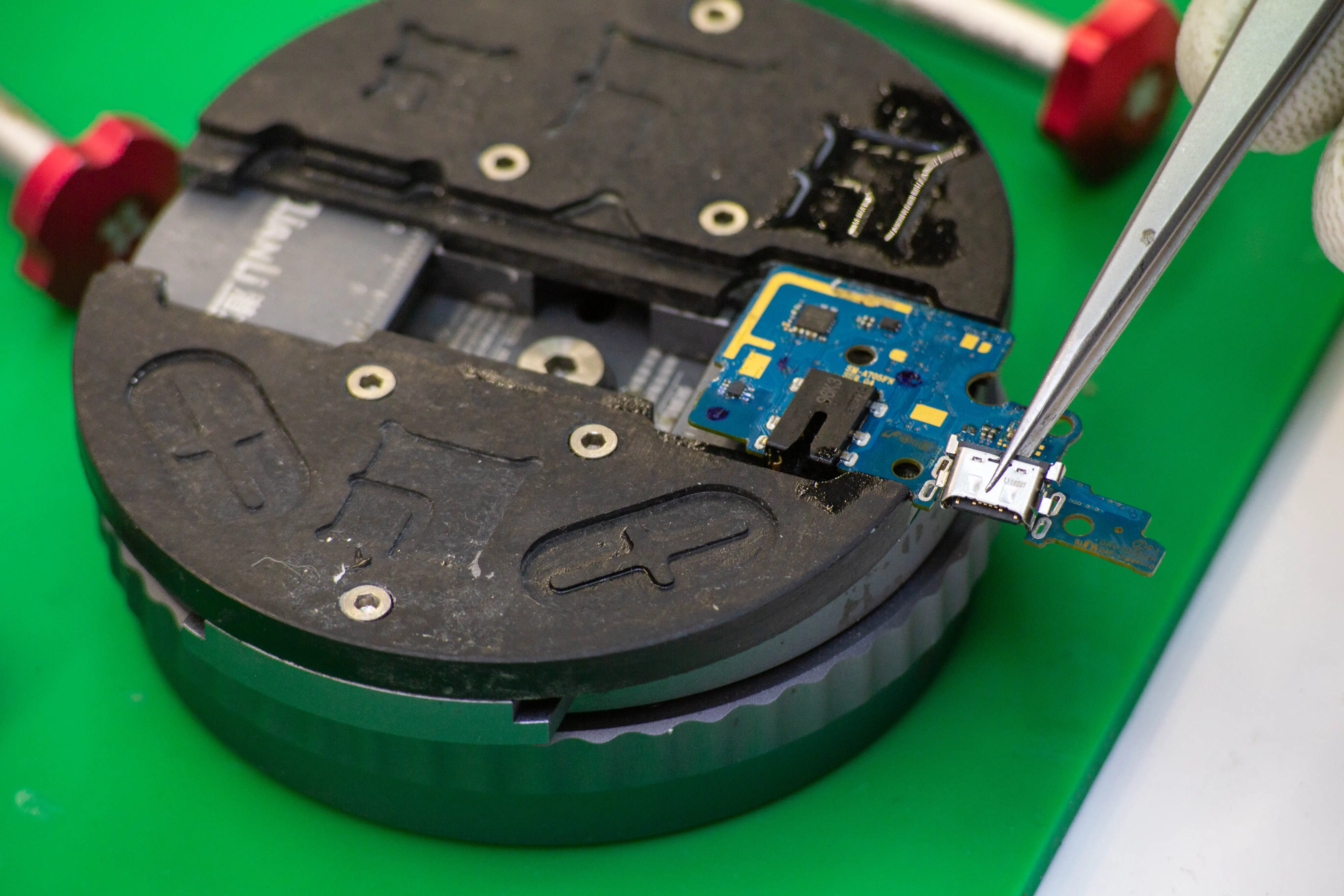

Krok 5: Ułożenie nowego gniazda na swoim miejscu.
Nowe gniazdo musi być ułożone dokładnie w miejscu starego, aby wszystko działało poprawnie. Delikatne przesunięcie gniazda może uniemożliwić jego poprawne wlutowanie oraz moze spowodować, że gniazdo nie będzie pasowało do obudowy telefonu.

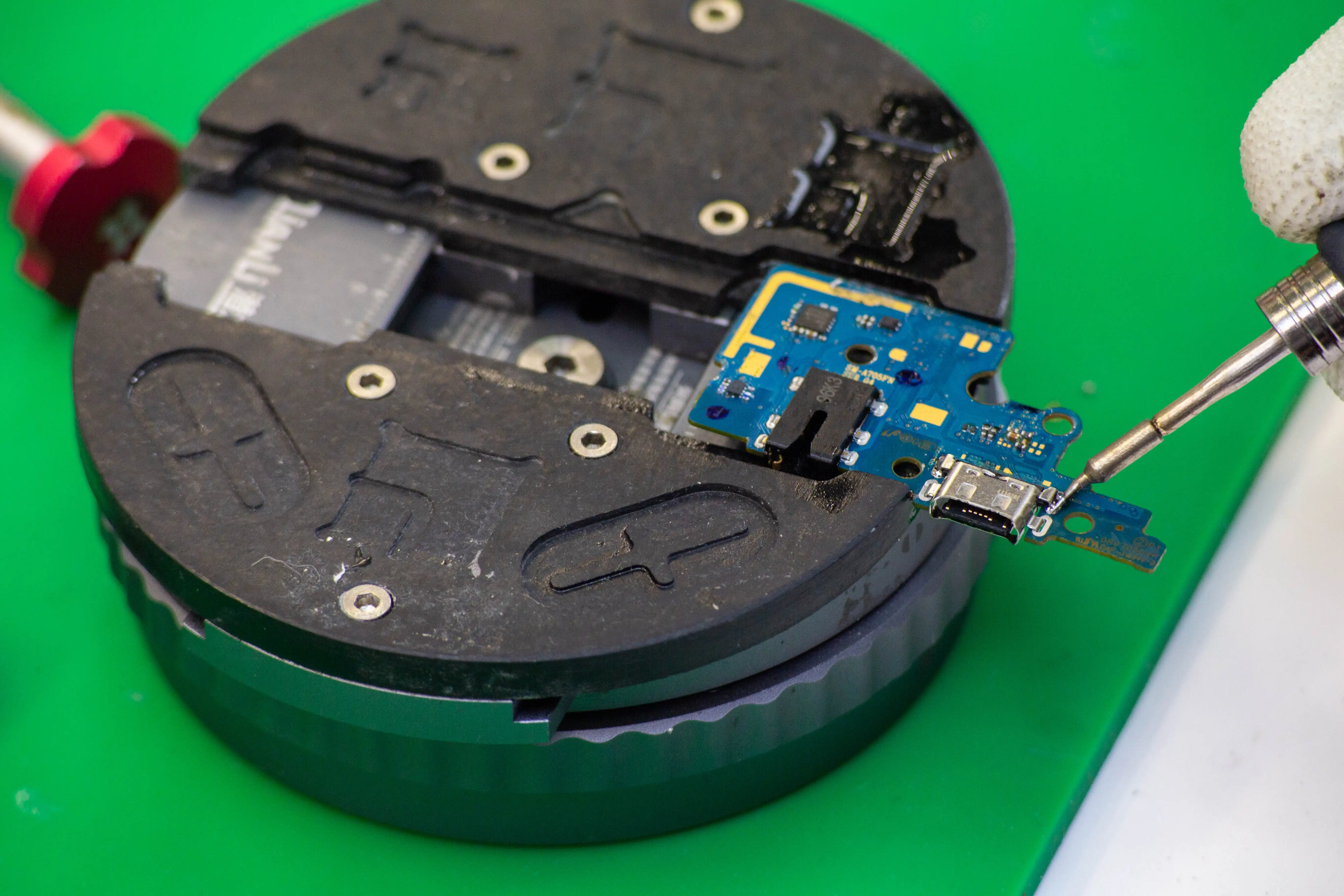

Krok 6: Przylutowanie wszystkich wyprowadzeń.
Przylutowanie wszystkich wyprowadzeń jest ostatnim krokiem w wymianie gniazda. Wszystko musi być dokładnie przylutowane, aby telefon działał poprawnie. Do tego celu niezbędna moża okazać się mikrolutowanica w naszym przypadku jest to lutownica na groty T210 od firmy JBC.
Pamiętaj, że wymiana gniazda typu C w telefonie jest zadaniem wymagającym umiejętności wprawy i odpowiedniego sprzętu. Jeśli nie czujesz się pewny swoich umiejętności, lepiej skontaktuj się z profesjonalnym serwisem telefonów.
